Petite description de ma station Satellite QO-100 Mai 2019
Parabole de 1,2M

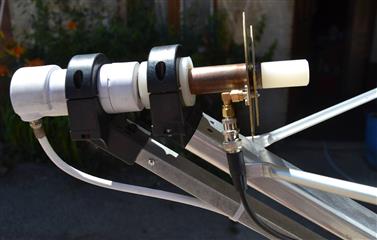

L'antenne POTY (Patch Of The Year/Patch de l'année) est une antenne patch bi-bande 2.4/10.5Ghz, polarisée circulaire TX 2400 MHz et antenne cornet linéaire RX 10500 MHz avec lentille diélectrique, pour le satellite QO-100 / Es'hail2.
Conception radioamateur : G0MJW, PA3FYM et M0EYT
Emission

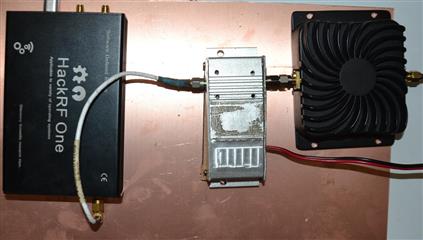

PC windows 10. Interface SDR Hackrf one Boitier métallique équipé blindage et module TCXO
Suivi petit amplificateur fait maison. le tout est relié à un ampli wifi EDUP 8w modifié pour SSB.
Sortie environ 2 Watts

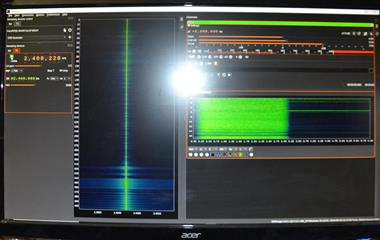

Piloté par soft SdrAngel
Transverter DXPATROL MK2
Reception
PC Windows 10. Dongle RTL-SDR.com V3 TCXO + SMA + Bias-T

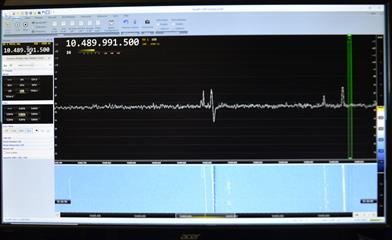

Piloté par soft SdrConsole V3
Denière réalisation Mars 2020

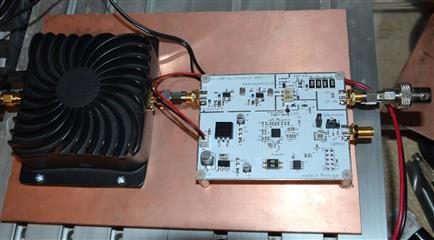

DXPATROL MK2 et AMPLI DXPATROL 12 w

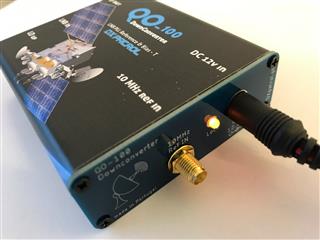

Convertisseur de reception dxpatrol
et lnb modifié Poty et parabole de 120cm
Piloté par GPSDO dxpatrol
Reception DATV

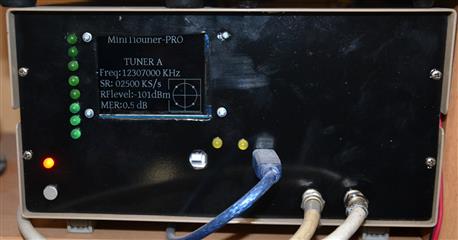

Minitioune pro
