La station AM
La station est composée d'un émetteur crosley T-368.
Un émetteur geloso G222.
Un émetteur fabrication maison, 807 modulé par 2 x el 84.
Pour la réception récepteur AME 7G 1680.

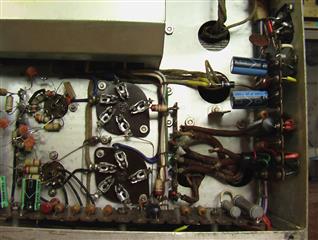

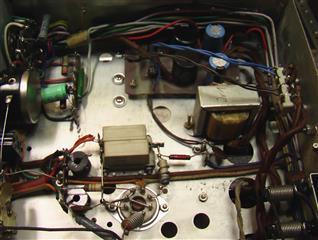

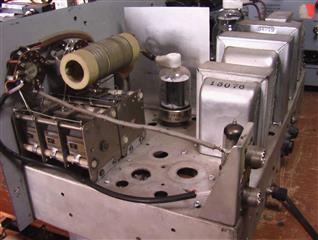

L'émetteur géloso G222 à été révisé et réaligné, quelques photos.

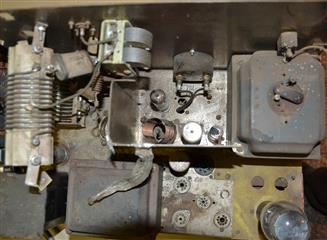

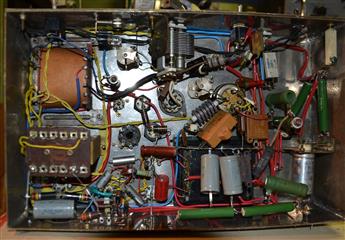

L'émetteur construit dans les années 1975
Au final une lampe 807 modulé par un push pull de EL 84.
Le pilotage quartz sur 7 mHz

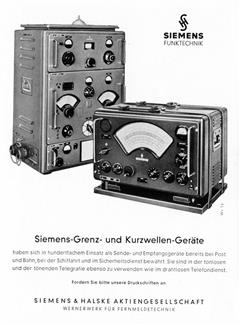

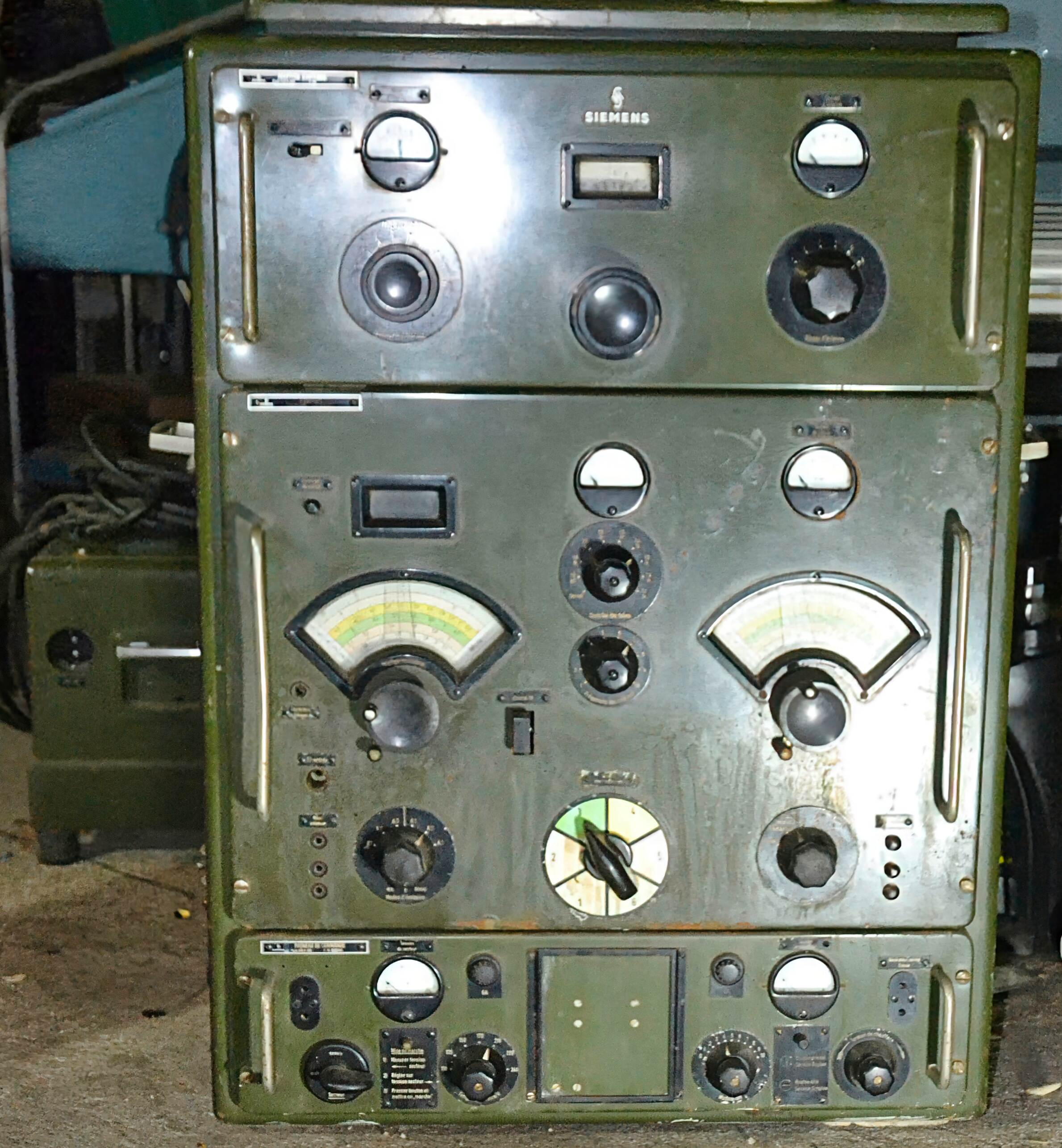

Siemens Funk 435S300
En cour de restoration
Cherche Manuel et schéma
Année 1953
100 Watts CW - 25 Watts AM

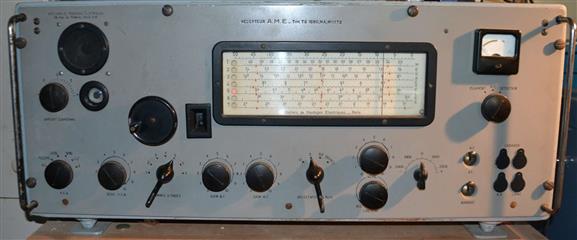

RECEPTEUR AME 7G 1680
Récepteur superhétérodyne à double changement de fréquence, FI1=1600 kc/s et FI2=80 kc/s.
couverture de 1,75 à 40 Mc/s en sept sous-bandes,
sélectivité variable 8 Kc/s, 2 Kc/s, 0,5 Kc/s, 0,1 Kc/s à 6dB,
sensibilté inférieure à 1 microvolt pour 50 mW de sortie,
détection A1, A2, A3,
BFO 80 Kc/s +/- 2,500 Kc/s,
V.C.A. à constante de temps variable,
limiteur de bruit,
il magique, S-mètre,
contrôle de la Haute tension et de la tension filament,
alimentation secteur incorporée,
câblage en fil nu, transformateurs et selfs en cuve étanche,
entièrement tropicalisé
dimensions : 800 x 400 x 500 mm, 65 kg
